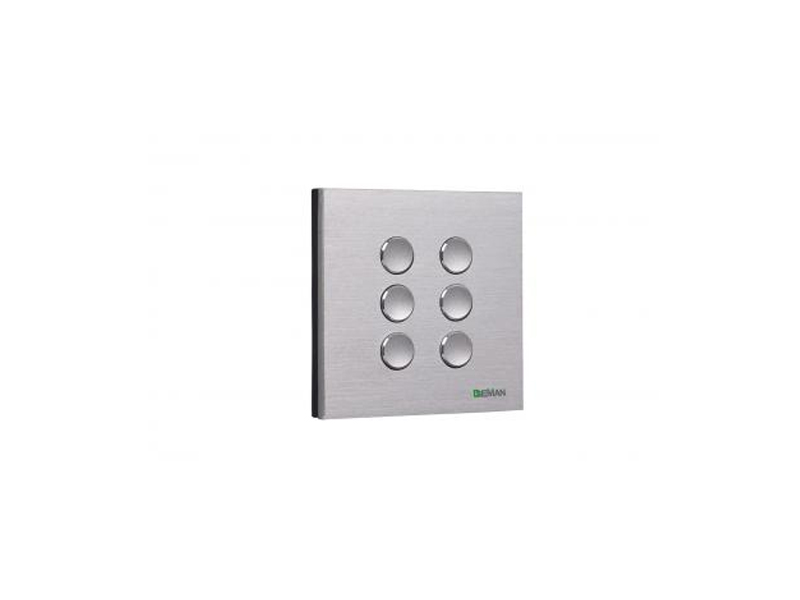

智能控制面板DSM06KP.1

　DSM06KP為DSEMAN(千睿)智能照明控制系統的按鍵面板。采用金屬拉絲技術，超長按鍵壽命。時尚美觀。面板的6個按鍵均可通過電腦編程實現不同的功能，如全開、全關、觸發場景、調光等。面板的總線電源要由外部提供

產品特性：
    外觀精美、做工精細。
    高可靠、壽命長。
    上電自適應環境，保證按鍵的高可靠性。
    面板顏色任意更換，滿足用戶的個性化需求。
    每個按鍵都可以根據需求配置為相應的功能?！?br style="padding: 0px">安裝注意事項：
    智能面板由合格的電工按規范安裝。進行安裝維護前，切記要關斷電源。
    智能面板要避免安裝在高溫、潮濕、多塵、易燃、易爆、強電磁干擾的環境。
安裝：
　  智能面板安裝在標準的86開關預埋盒內。
電氣接線示意圖：
主要功能及參數：

電源：DC24V，用于CPU工作電源及網絡(luò )工作電源。
面板按鍵模式：?jiǎn)?開，單-關，單-開/關，組合開，組合關，組合開/關，點動
面板控制類型：觸發場景，調亮/暗回路，廣播場景，廣播回路，窗簾，使能/禁止定時器、感應器
狀態指示：LED背光及蜂鳴器提示，工作及休眠時LED亮度均可調。
控制接口：1×DSMNET總線，內置可編程邏輯控制器。
射頻遙控：選配功能，內置無線射頻遙控功能，遙控距離30m。
信息恢復：設備遇到異常更換后無需重新配置信息，直接替換，維護簡單。
工作環境：環境溫度0—55℃，相對濕度10%—90%(不結露)
安裝方式：標準86盒安裝
其它：面板顏色及絲印可按需定做。
尺寸：86×86×34（mm）
撥碼開關：開關模塊的8位撥碼開關用于確定其在系統中的僅一個地址。其中第8位備用，其值忽略不計。1～7位可表示的地址范圍為0～127。若開關撥向上，則該位的位值有效，若開關撥向下（有數字一側），則該位的位值為0。撥碼開關各位撥向上時表示的值如下表：

例：某撥碼開關1、3、5位撥向上，其余均撥向下，則1、3、5位有效，查表可知其表示的地址值為1＋4＋16＝21號。
